DOUBLE JOINTING VON STAHLROHREN
SCHLÜSSELFERTIGE LÖSUNGEN FÜR DJ
Lösungen für Double Jointing
Bei einem Rohrverlegeprojekt kann die Vorfertigung von Doppel-Rohren eine gute Wahl sein, um den Fortschritt der Rohrverlegung zu beschleunigen und gleichzeitig die Qualität der Schweißnähte zu verbessern.

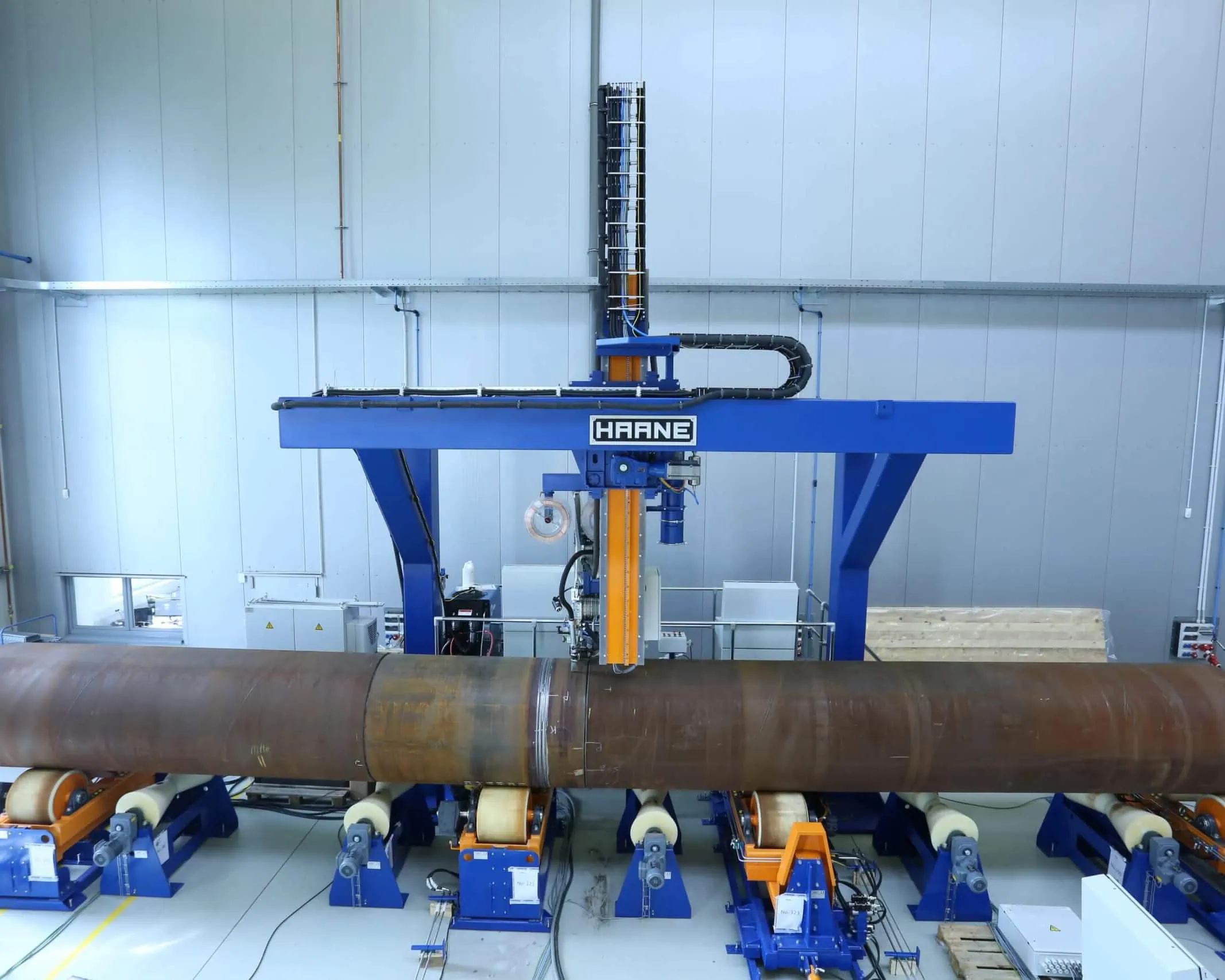

Unsere Vorfertigungsstationen für Doppel-Rohre sind für die Herstellung von Rohren der Länge 2×6.000 mm und 2×12.000 mm ausgelegt.
HAANE welding systems liefert DJ-Stationen ab einem Rohrdurchmesser von 10″ für das Unterpulverschweißverfahren innen und außen.

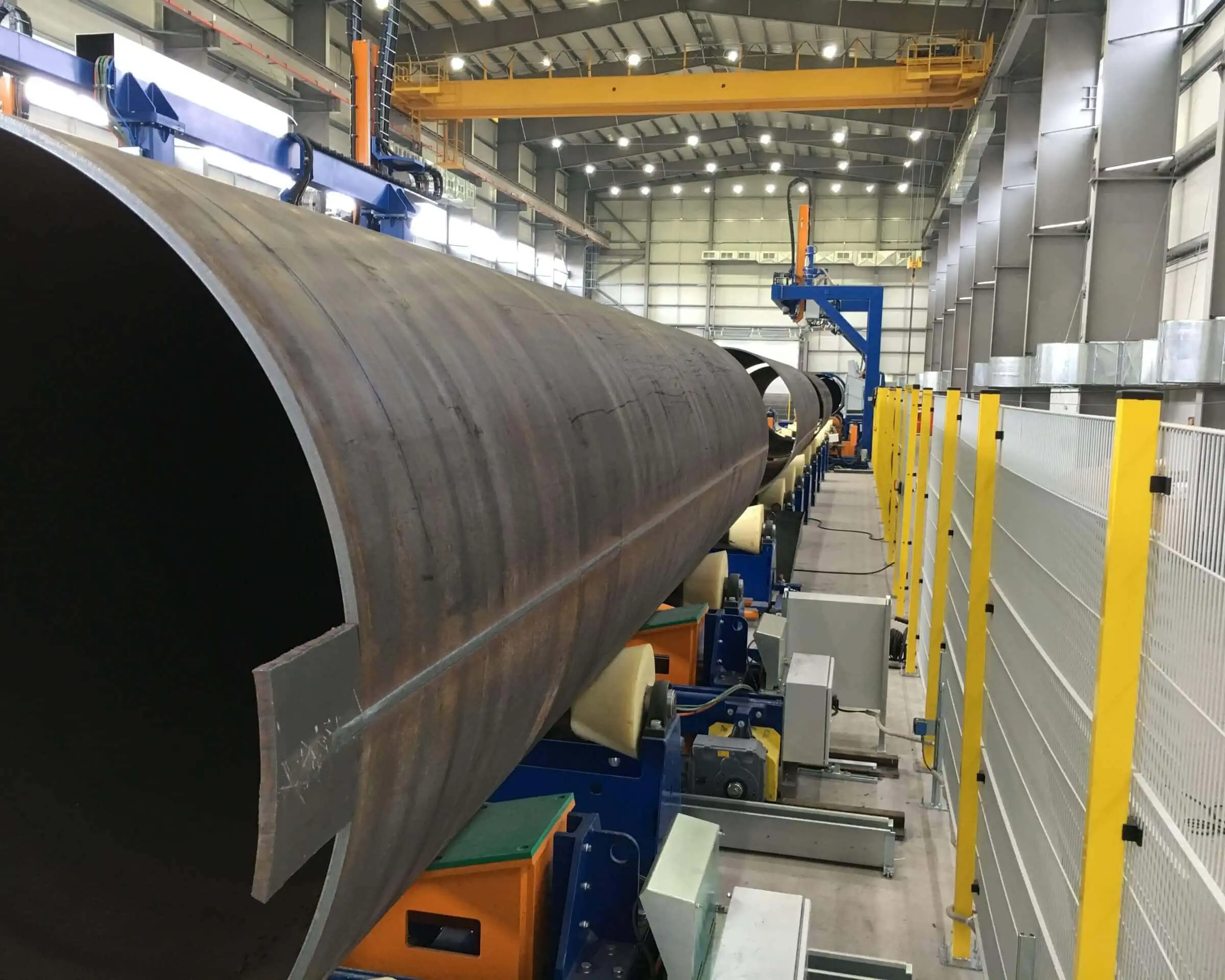

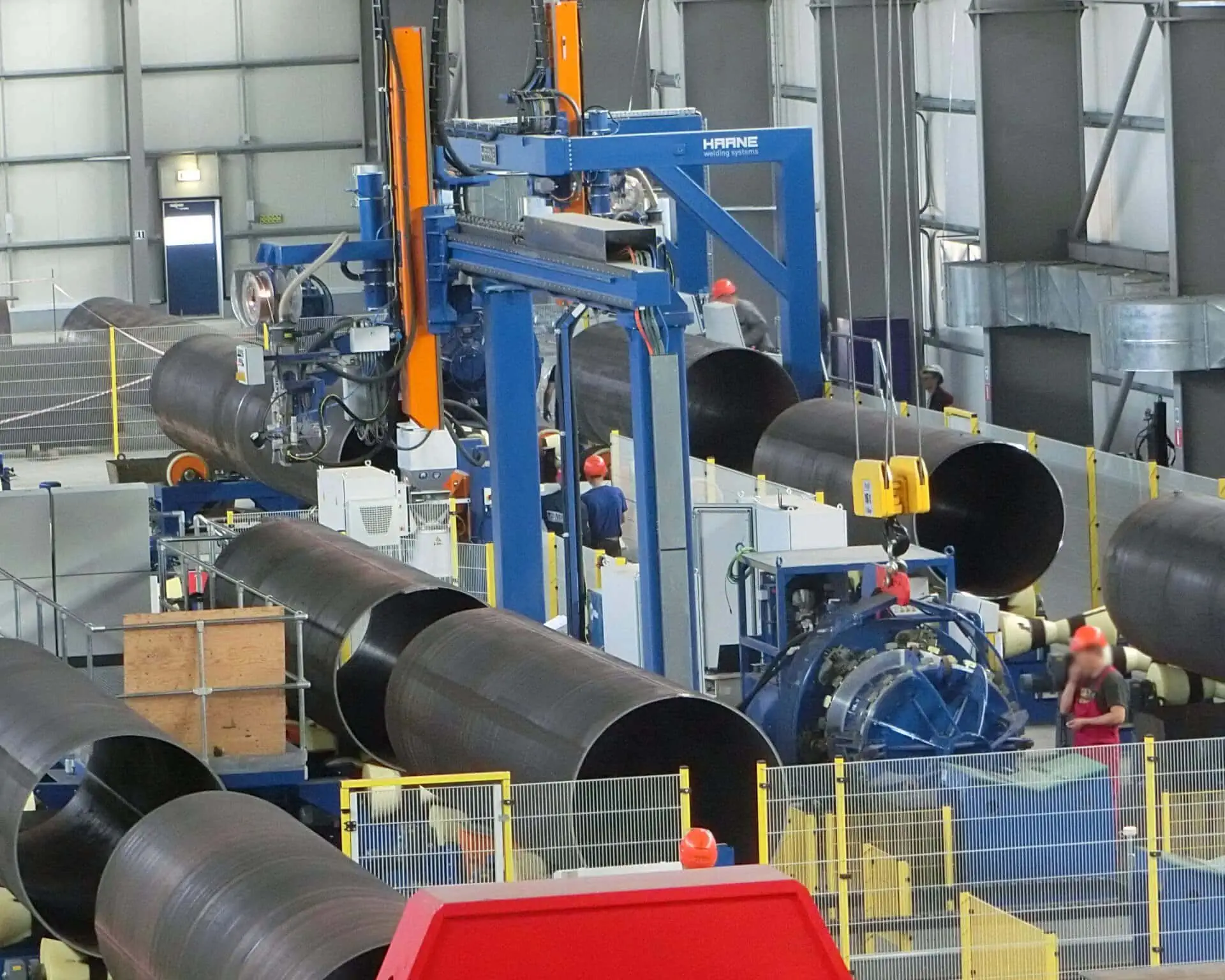

HAANE welding systems liefert komplette DJ Systeme, bestehend aus:
Mechanisch oder metallurgisch plattierte Rohre kombinieren perfekt zwei Eigenschaften: Korrosionsbeständigkeit und sehr gute mechanische Eigenschaften mit Kostenvorteil gegenüber massiven/reinen CRA-Rohrmaterialien.

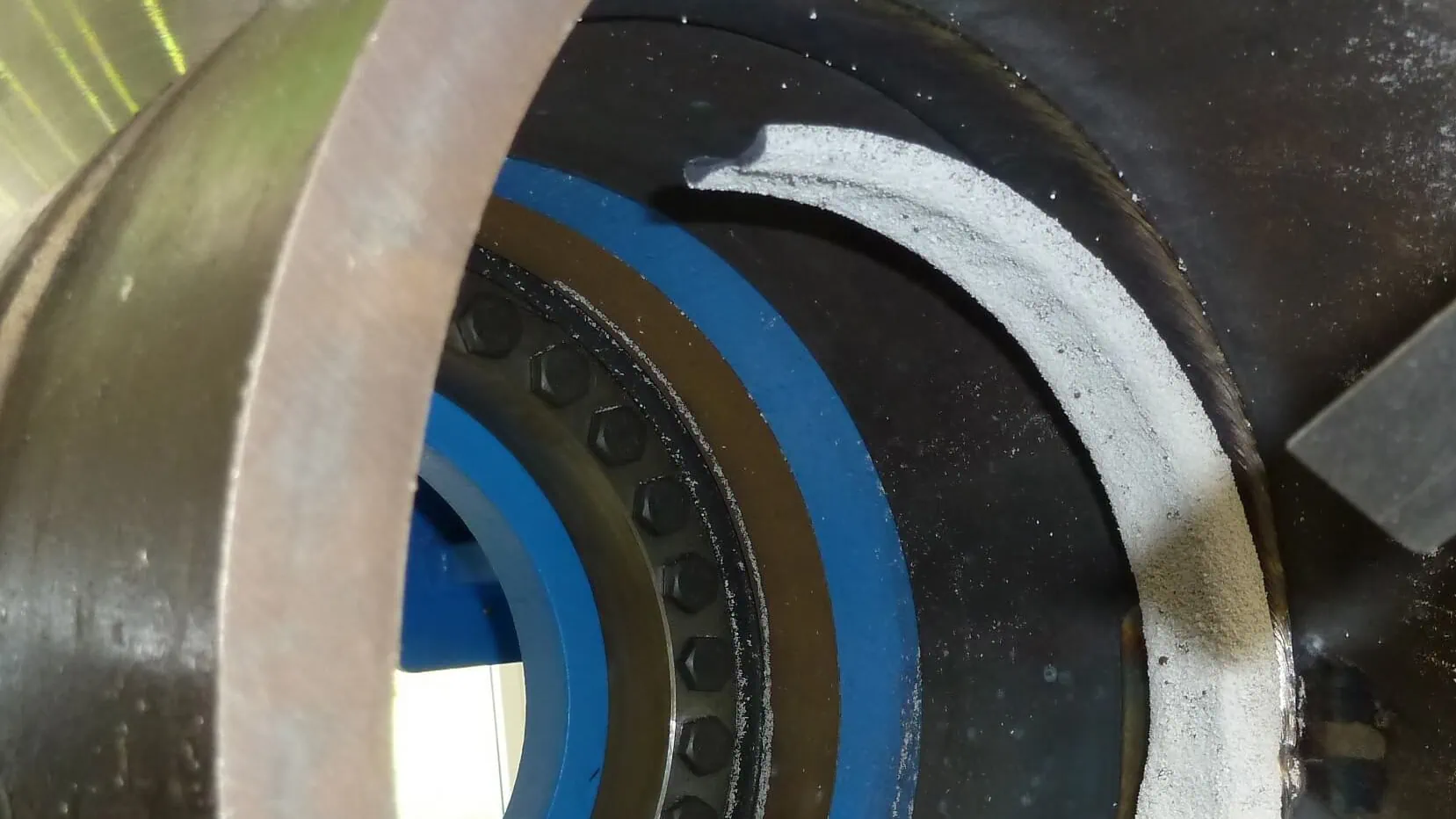

Bei mechanischen LINED- und auch bei metallurgischen CLAD-Rohren muss die Rundnaht an der Doppelverbindung die gleichen guten Antikorrosions-Eigenschaften haben wie das Material im Inneren des Rohres.

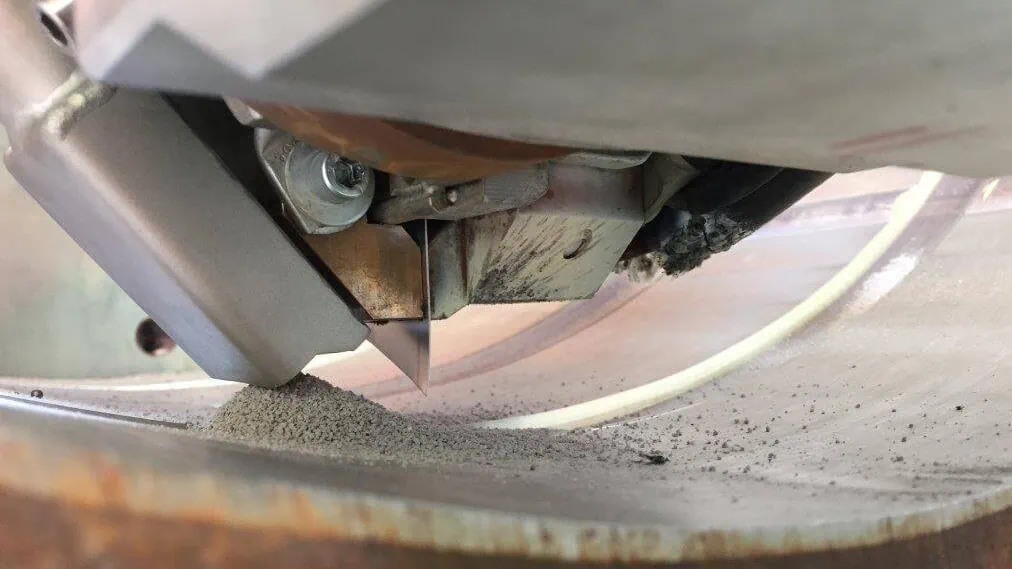

Das Elektroschlackebandschweißen (ESW) ist ein gutes Verfahren, um diese Aufgabe zu erfüllen. Es kann für Rohre bis zu einer Größe von 12″ und 2 x 12.000 mm Länge eingesetzt werden. Typische Bandbreiten sind 15/20/30×0,5 mm und typische Legierungen Typ 625, 825, 316.
Es können Abschmelzleistungen von 6 – 12- 24 kg/Stunde erreicht werden und oft reicht nur eine Lage aus, um die Anforderungen zu erfüllen.
HAANE welding systems liefert das gesamte benötigte System, bestehend aus:
- Höhenverstellbarer Innenholm
- Rohrwagen mit Rohrpositionierer
- Schweiß-/ Plattierausrüstung
- Band-Abspul- und Zufuhr-System auch vom Großgebinde
- Schweißpulver-Kreislauf-System
- Schweißsteuereinheit, einschließlich Schweißparametereinstellung und -kontrolle, Kamera-Beobachtungssystem, Datendokumentation für jedes einzelne plattierte Rohr mit Weitergabe an eine übergeordnete Betriebsleitebene MES
